シリアルリング型 入出力モジュール

シリアル通信型位置決めコントローラ Fics-Atomsシリーズ および パルス払い出し型の位置決めコントローラ Ficsシリーズで使える入出力モジュールです。

コントローラへRS422の高速通信でデータ転送する省配線型入出力モジュールです
リング状に結合し、最大16個のモジュールを接続できます。

センサやソレノイドバルブの近くに入出力モジュールを配置することによりシステム全体の省配線化を図れます。

下表にある多種のシリアルリング型 入出力モジュールを用意しています

タイプ 型 番
端子台タイプ IOM/16
IOM/16・16S V3
IOM/16・16S V4
IOM/16・16RS2
圧着コネクタタイプ IOM/CN V3
圧接コネクタタイプ IOM/16HI V3
IOM/32H V3
IOM/40・32H
リレー端子台タイプ IOM/16RI
IOM/16RO
IOM/16ROA
リレー圧着コネクタ
タイプ
IOM/16RHI
IOM/16RHO



4.IO Module

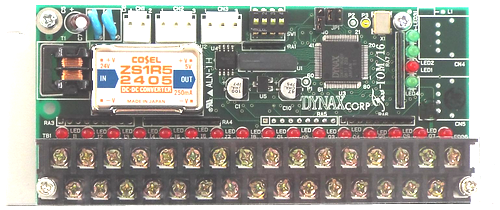

IOM/16

・端子台タイプ シリアルリング型 入力モジュール

・フォトカプラ入力16点

・1リングに16モジュールまで接続可能(MAX 256DI / 256DO)

・FicsシリーズおよびFics-Atomsシリーズの入力装置として使用

【カタログ】IOM16-WBD2001

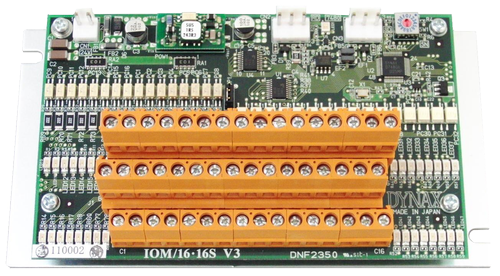

IOM/16・16S V3

・端子台タイプ シリアルリング型 点入出力モジュール

・フォトカプラ入力16点

・フォトカプラ出力16点

・1リングに16モジュールまで接続可能(MAX 256DI / 256DO)

・Fics-AtomsシリーズおよびLADDER Motionシリーズの入出力装置として使用

【カタログ】IOM1616S V3-WBD2012

IOM/16・16S V4

・端子台タイプ シリアルリング型 入出力モジュール

・フォトカプラ入力16点

・フォトカプラ出力16点

・1リングに16モジュールまで接続可能(MAX 256DI / 256DO)

・Fics-AtomsシリーズおよびLADDER Motionシリーズの入出力装置として使用

【カタログ】IOM1616S V4-WBD2018

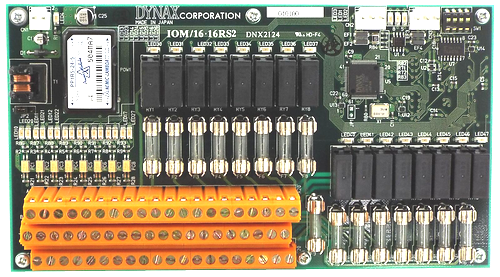

IOM/16・16RS2

・端子台タイプ シリアルリング型 入出力モジュール

・フォトカプラ入力16点

リレー出力16点

・1リングに16モジュールまで接続可能(MAX 256DI / 256DO)

・Fics-AtomsシリーズおよびLADDER Motionシリーズの入出力装置として使用

【カタログ】IOM1616RS2-WBD2006

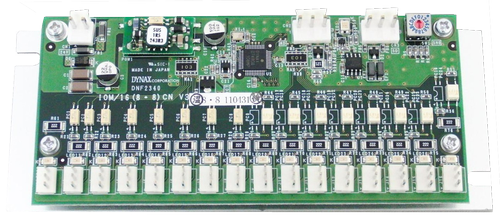

IOM/CN V3シリーズ

・圧着コネクタタイプ シリアルリング型 入出力モジュール

・IOM/8・8CN V3   8DI / 8 DO

・IOM/16CN V3    16DI

・IOM/16・16CN V3 16DI / 16 DO

・1リングに16モジュールまで接続可能(MAX 256DI / 256DO)

・Fics-AtomsシリーズおよびLADDER Motionシリーズの入出力装置として使用

【カタログ】IOMCN V3-WBD2002

IOM/16HI V3

・圧接コネクタタイプ シリアルリング型 入力モジュール

・フォトカプラ入力16点

・1リングに16モジュールまで接続可能(MAX 256DI / 256DO)

・Fics-AtomsシリーズおよびLADDER Motionシリーズの入力装置として使用

【カタログ】IOM16HI-V3 WBD2017

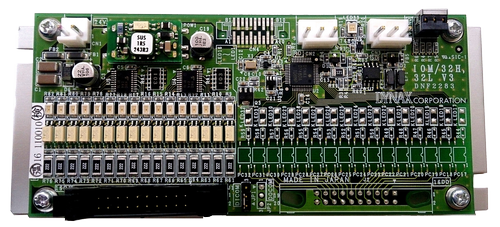

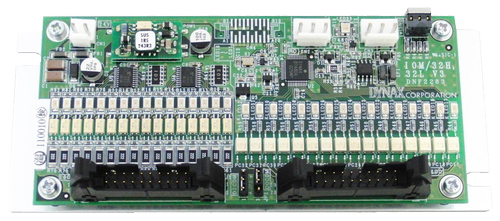

IOM/32H V3

・圧接コネクタタイプ シリアルリング型 入出力モジュール

・フォトカプラ入力16点

・フォトカプラ出力16点

・1リングに16モジュールまで接続可能(MAX 256DI / 256DO)

・Fics-AtomsシリーズおよびLADDER Motionシリーズの入出力装置として使用

【カタログ】IOM32H-V3_WBD2016

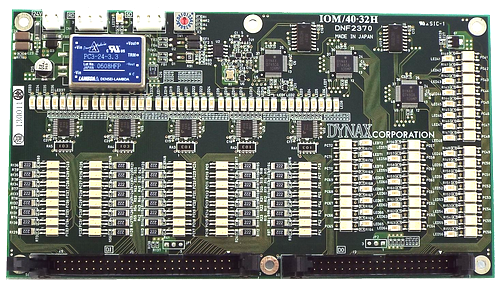

IOM/40・32H

・圧接コネクタタイプ シリアルリング型 入出力モジュール

・フォトカプラ入力40点

・フォトカプラ出力32点

・1リングに16モジュールまで接続可能(MAX 256DI / 256DO)

・Fics-AtomsシリーズおよびLADDER Motionシリーズの入出力装置として使用

【カタログ】IOM4032H_WBD2019

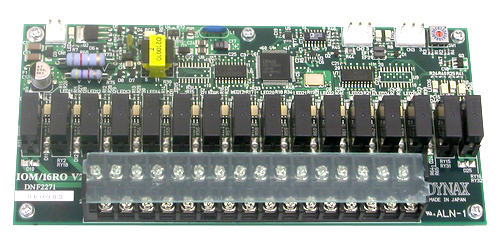

IOM/16Rシリーズ

・リレー端子台タイプ シリアルリング型 入出力モジュール

・IOM/16RI   リレー入力16点

・IOM/16RO  リレー出力16点

・1リングに16モジュールまで接続可能(MAX 256DI / 256DO)

・FicsシリーズおよびFics-Atomsシリーズの入出力装置として使用

【カタログ】IOM16R-WBD2004

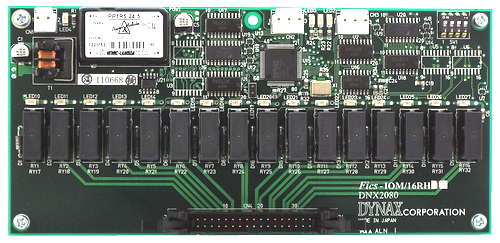

IOM/16RHシリーズ

・リレー圧着コネクタタイプ シリアルリング型 入出力モジュール

・IOM/16RHI   リレー入力16点

・IOM/16RHO  リレー出力16点

・1リングに16モジュールまで接続可能(MAX 256DI / 256DO)

・FicsシリーズおよびFics-Atomsシリーズの入出力装置として使用

【カタログ】IOM16RH-WBD2007
