5-1.Atom Series、AtomR Series

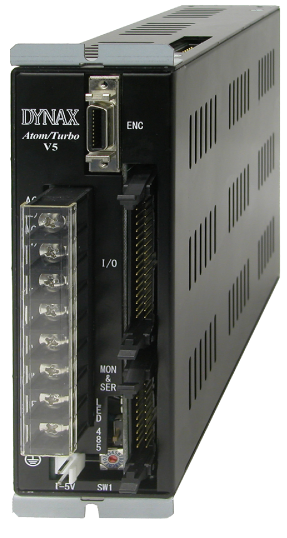

Atom(R) V5.3 Series

・電源一体型　位置決めドライバ

・コントローラ機能を内蔵しており単軸の位置決めはIO制御で可能（コントローラ不要）

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能

・容量：200W､400W､750Wの3タイプ

【カタログ】Atom(R)V5-WBD5071

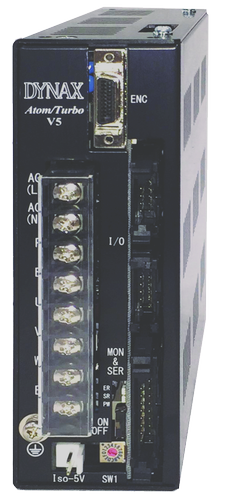

Atom(R) V5S Series

・電源一体型　位置決めドライバ

・シリアル通信専用タイプ

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能

・高速シリアル通信SRingを搭載
　DYNAXのSerial Controllerと組合せることで多軸補間制御が可能、最大8軸

・容量：200W､400W､750Wの3タイプ

【カタログ】Atom(R)V5S-WBD5099

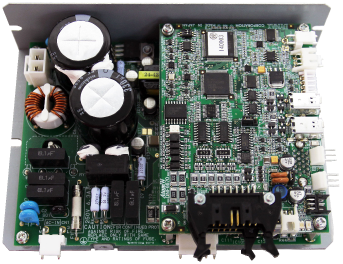

AtomW(R)

・電源一体型　位置決めドライバ

・シリアル通信専用、オープンフレーム低価格タイプ

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能

・高速シリアル通信SRingを搭載
　DYNAXのSerial Controllerと組合せることで多軸補間制御が可能、最大8軸

・容量：200W、400Wの２タイプ

【カタログ】AtomW(R)-WBD5094

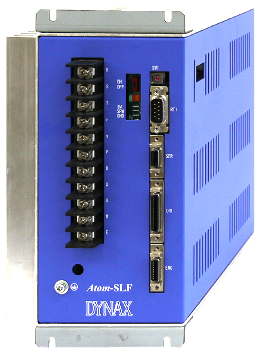

Atom(R) -SMF / SLF

・電源一体型　位置決めドライバ

・主電源、制御電源分離タイプ

・コントローラ機能を内蔵しており単軸の位置決めはIO制御で可能（コントローラ不要）

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能

・高速シリアル通信SRingを搭載
　DYNAXのSerial Controllerと組合せることで多軸補間制御が可能、最大8軸

・容量：Atom(R)-SMF　200W、400W、750W、2KWの4タイプ
　　　　Atom(R)-SLF　4KW未満、4KW、5KW、7KWの4タイプ

【カタログ】Atom(R)-SMF-WBD5089
　　　　　　Atom(R)-SLF-WBD5059

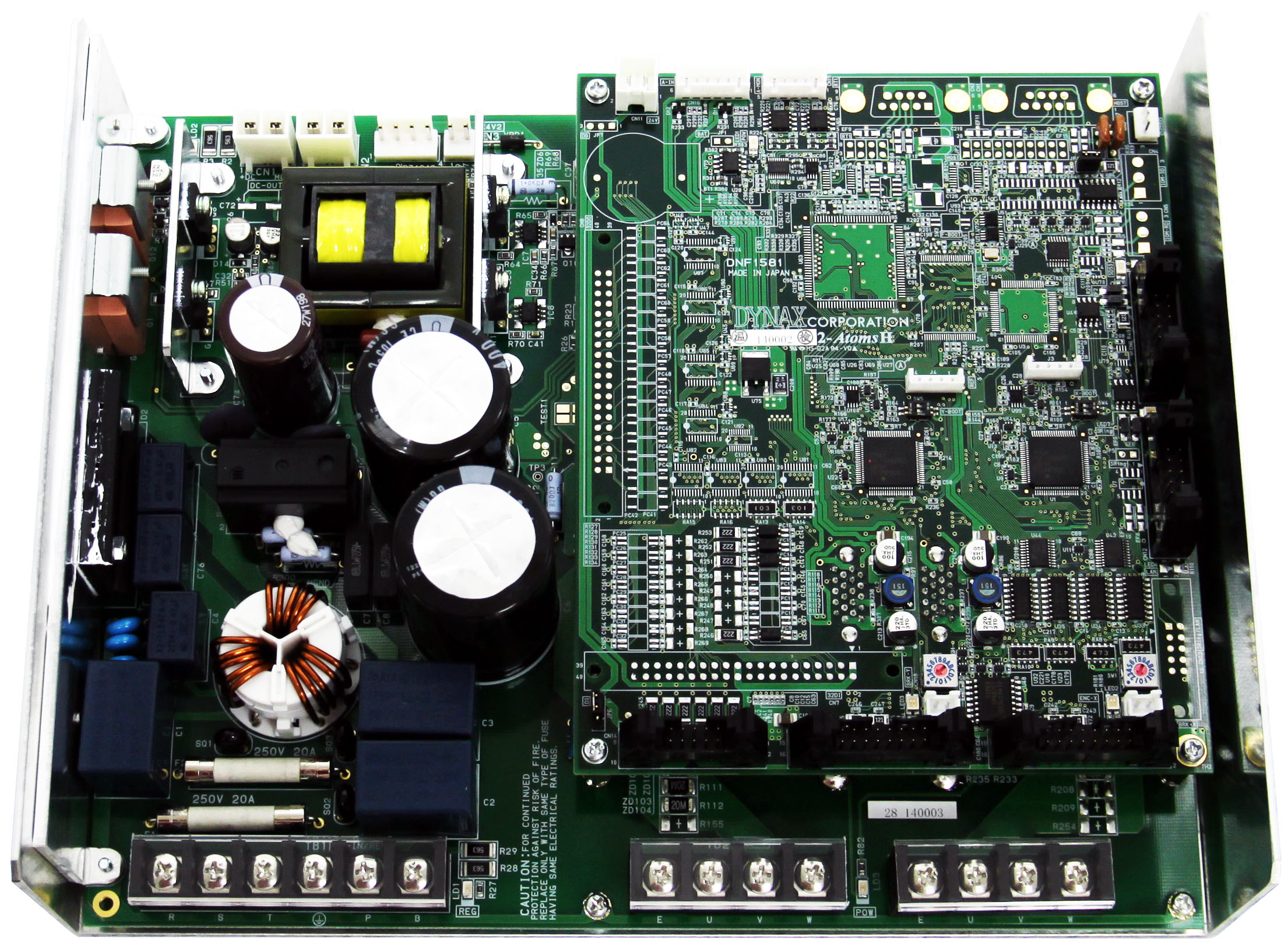

2-AtomsH(R) Series

・電源一体型2軸　位置決めドライバ

・Atom Series 2軸を一体化しローコスト、省スペースを実現

・シリアル通信専用タイプ

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能

・高速シリアル通信SRingを搭載
　DYNAXのSerial Controllerと組合せることで多軸補間制御が可能、最大8軸

・容量：400W/軸以下の小パワータイプ(S)と750W/軸以下の高パワータイプ(M)の2タイプ

【カタログ】2-AtomsH(R)_WBD5091

2-AtomsL(R) V3 Series

・電源一体型2軸　位置決めドライバ

・Atom Series 2軸を一体化しローコスト、省スペースを実現

・シリアル通信専用タイプ

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能

・高速シリアル通信SRingを搭載
　DYNAXのSerial Controllerと組合せることで多軸補間制御が可能、最大8軸

・容量：2KW/軸以下の高パワータイプ

【カタログ】2-AtomsL(R)_V3_WBD5096

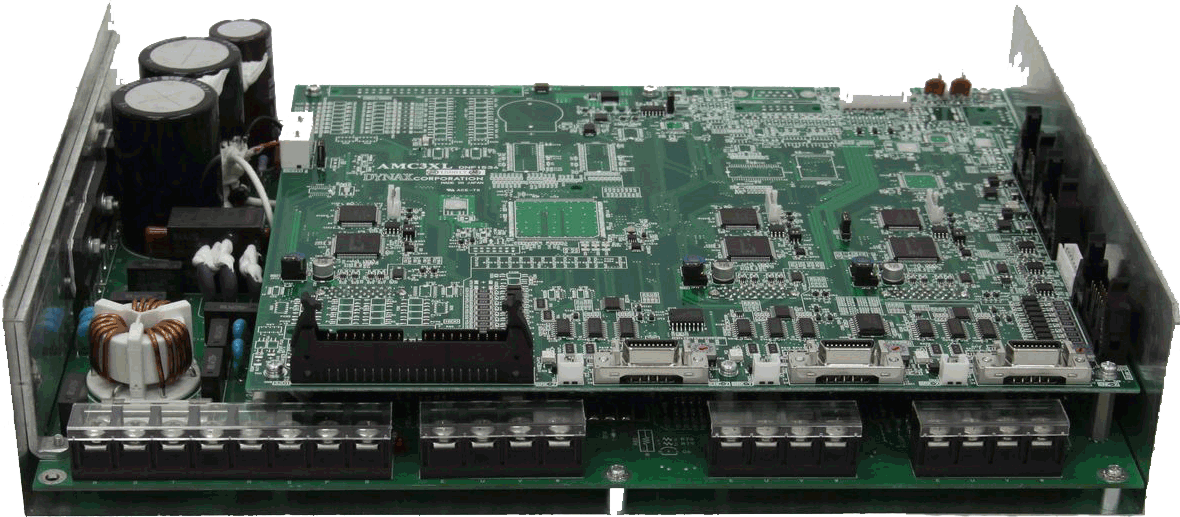

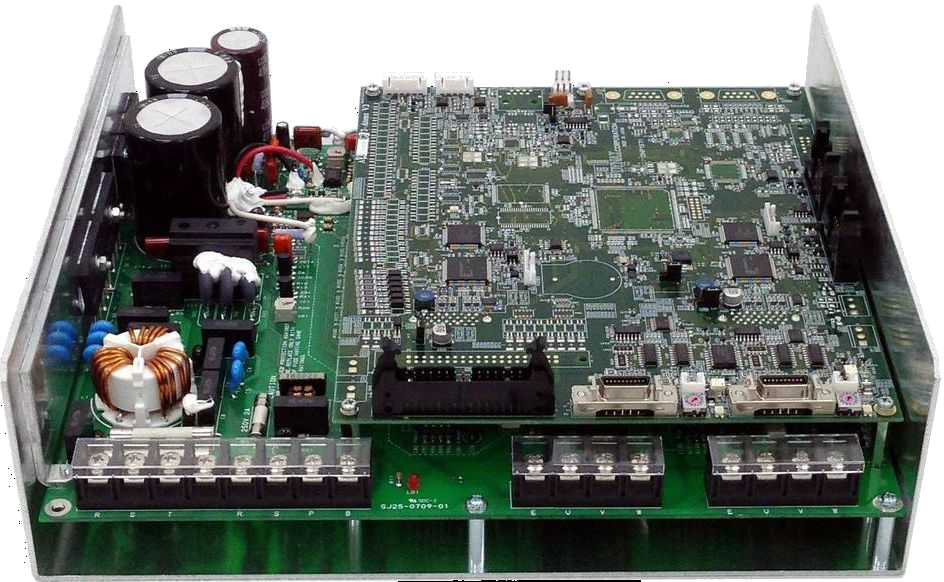

3-Atoms(R) V3 Series

・電源一体型3軸　位置決めドライバ

・Atom Series 3軸を一体化しローコスト、省スペースを実現

・シリアル通信専用タイプ

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能

・高速シリアル通信SRingを搭載
　DYNAXのSerial Controllerと組合せることで多軸補間制御が可能、最大8軸

・容量：2KW/軸以下の高パワータイプ

【カタログ】3-Atoms(R)_V3_WBD5093

Atom-mini / Atom-SLIM

・電源分離型　位置決めドライバ

・超小型のためモータとの隣接配置が可能に

・シリアル通信専用タイプ

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能

・容量：Atom-mini　 200W以下の1タイプ
　　　　Atom-SLIM　200W以下、400W以下の2タイプ

・サイズ：Atom-mini　 60.5ｘ103.2ｘ31
　　　　　Atom-SLIM　85.5ｘ115.0ｘ34

【カタログ】Atom-miniv6-WBD5045
　　　　　　Atom-SLIM-WCDP005
　　　　　　Atom(R)-SLIM-V7-WBD5095

Atom(R)-AC/1 V2

・電源分離型　位置決めドライバ

・超小型のためモータとの隣接配置が可能に

・シリアル通信専用、オープンフレーム低価格タイプ

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能

・高速シリアル通信SRingを搭載
　DYNAXのSerial Controllerと組合せることで多軸補間制御が可能、最大8軸

・容量：100W、200Wの2タイプ

・サイズ：103ｘ113.2ｘ38.7

【カタログ】Atom(R)-AC1_V2_WBD5087

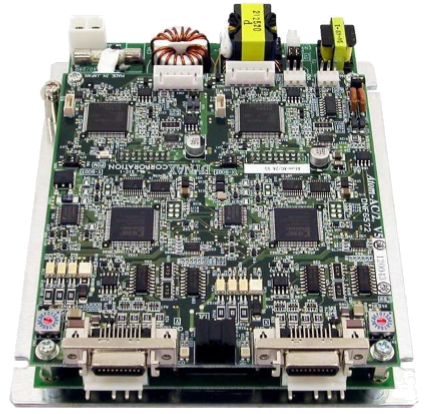

Atom(R)-AC/2 V5.3

・電源分離型 2軸位置決めドライバ

・超小型のためモータとの隣接配置が可能

・シリアル通信専用、オープンフレーム低価格タイプ

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能

・高速シリアル通信SRingを搭載
　DYNAXのSerial Controllerと組合せることで多軸補間制御が可能、最大8軸

・容量：100W､200W､400Wの3タイプ

・サイズ：155ｘ128ｘ38.4

【カタログ】Atom(R)-AC2-V53-WBD5086

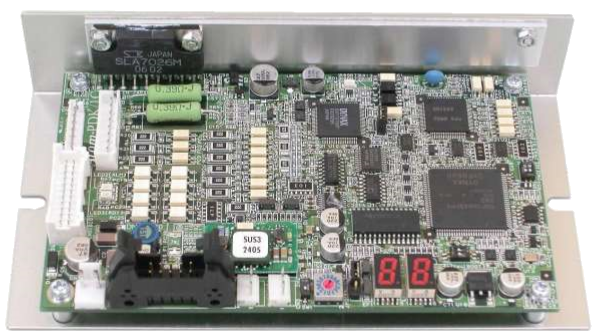

Atom-PDK/1C

・1軸2相パルスモータ位置決めドライバ

・モータとの隣接配置が可能、耐ノイズ性能が向上

・シリアル通信専用タイプ

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能
　同一通信システム内にACサーボドライバとパルスモータドライバの配置が可能

・出力：2A／相

・サイズ：154ｘ82ｘ35

【カタログ】Atom-PDK1C-WBD5074

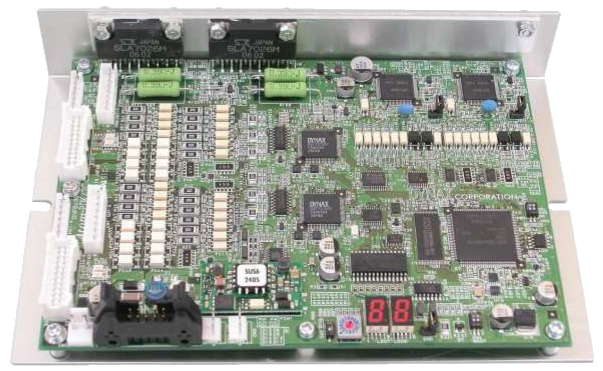

Atom-PDK/2C

・2軸2相パルスモータ位置決めドライバ

・モータとの隣接配置が可能、耐ノイズ性能が向上

・シリアル通信専用タイプ

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能
　同一通信システム内にACサーボドライバとパルスモータドライバの配置が可能

・出力：2A／相

・サイズ：185ｘ122ｘ35

【カタログ】Atom-PDK2C-WBD5075

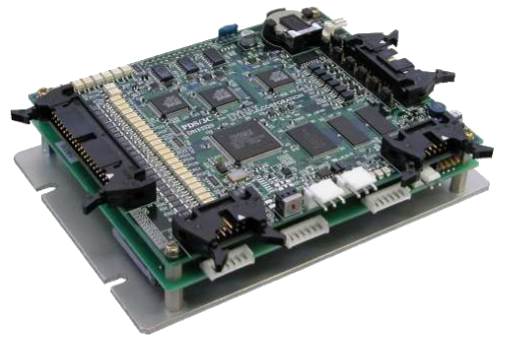

Atom-PDS/3C

・3軸2相パルスモータ位置決めドライバ

・モータとの隣接配置が可能、耐ノイズ性能が向上

・シリアル通信専用タイプ

・S字制御の位置決めをローコストに実現

・シリアル通信RS485を搭載
　DYNAXのSerial Controllerと組合せることで最大31軸の多軸制御が可能
　同一通信システム内にACサーボドライバとパルスモータドライバの配置が可能

・出力：2A／相

・サイズ：160ｘ115ｘ37

【カタログ】Atom-PDS3C-WBD5053
